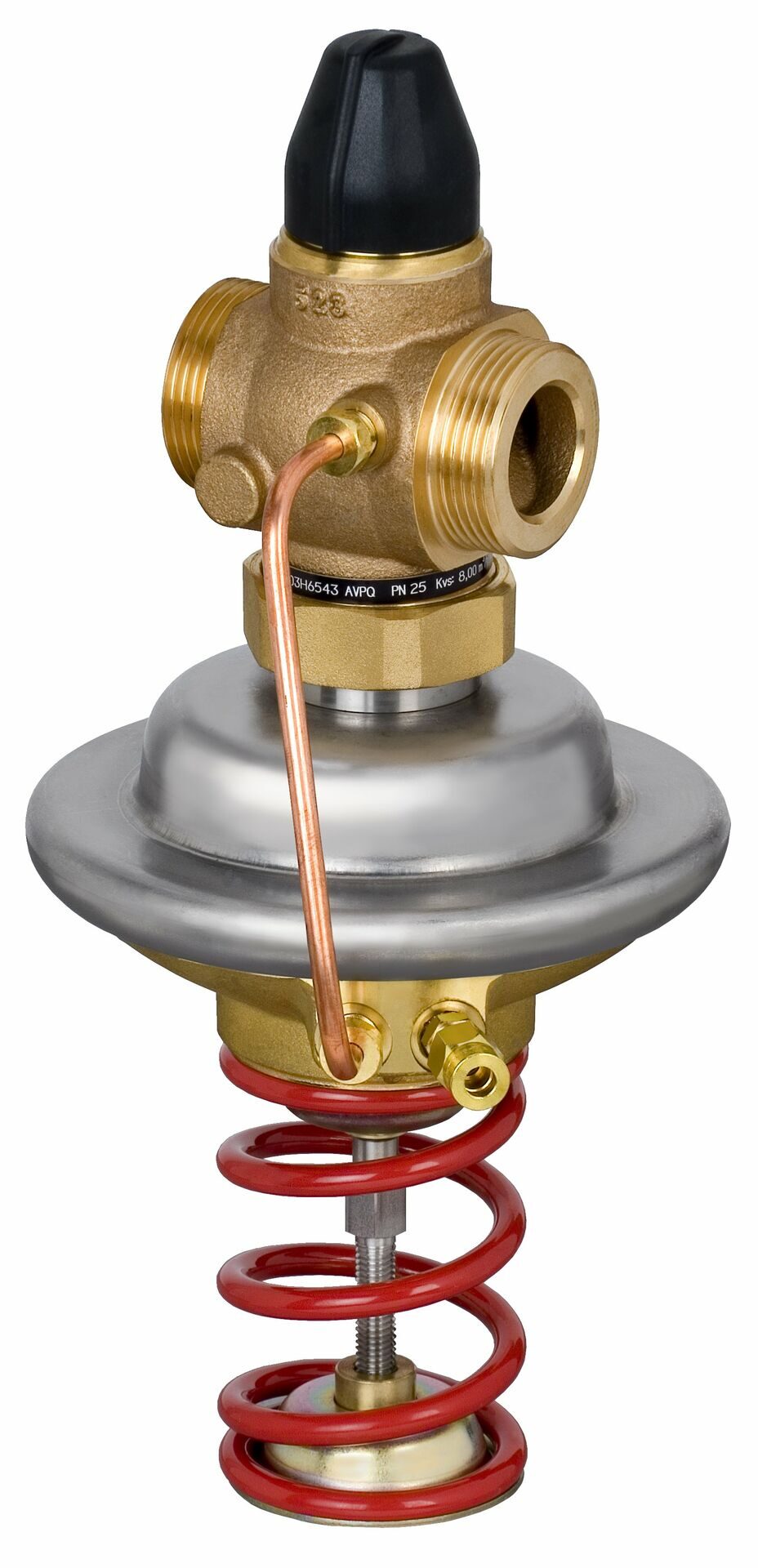

AVPQ 4 Регулятор перепада давления DN 20

К сравнению

Номинальный диаметр (DN), мм: 20
Пропускная способность Kvs, м?/ч: 6,3
Диапазон (величина)настройки перепада давлений ?Ррег, бар: 0,3–2,0

Гарантийные обязательства: Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность: В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4, - упаковочная коробка, - паспорт (предоставляется по запросу в электронной форме), - инструкция. В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно.
Назначение изделия: Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя.
Номинальный диаметр (DN), мм: 20
Номинальное давление (PN), бар: 25
Максимально допустимый перепад давлений, бар: 20
Рабочая среда: Вода или 30% водный раствор гликоля
Температура рабочей среды, °С: 2–150
Корпус: Красная бронза CuSn5ZnPb (Rg5)
L2, мм: 144
L3, мм: 154
H2, мм: 73
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Масса, кг, не более: 5,4
D2, мм: 14
Уплотнение: EPDM
L, мм: 73
H, мм: 298
Максимальный расход, м^3/ч: 3,5
D, мм: 26
Коэффициент начала кавитации: ? 0,6
Седло: Нержавеющая сталь, мат. № 1.4571
PH среды: 7–10
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы: ? Наружная коническая трубная резьба по EN 10266-1
Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301, нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм: 75
n: 4
Размер резьбы а по ISO 228/1, дюймы: G 1A
Размер гайки под ключ SW, мм: 41
Площадь диафрагмы, см2: 54
цвет настроечной пружины: Красный
Импульсная трубка: Медная трубка ? 6 ? 1 мм
Место установки: подающий трубопровод
L?, мм: 150
Пропускная способность Kvs, м?/ч: 6,3
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ?Ррб. = 0,2 бар: 0,16 ? 3,0
Перепад давлений на дросселе- ограничителе расхода ?Рдр, бар: 0,2
Диапазон (величина)настройки перепада давлений ?Ррег, бар: 0,3–2,0
Мин. перепад давлений на клапане ?Р, бар: ?Рmin=(Q/kVS)2 + ?Рдр.
