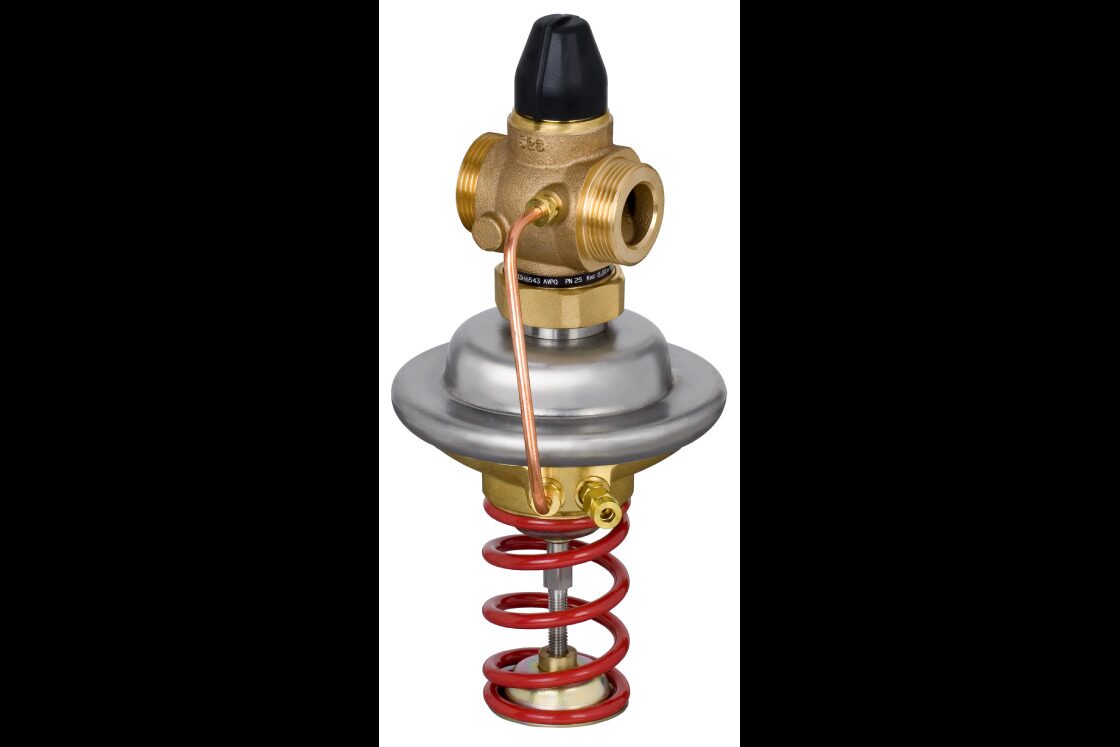

AVPQ Регулятор перепада давления DN 25

К сравнению

Номинальный диаметр (DN), мм: 25
Пропускная способность Kvs, м?/ч: 8
Диапазон (величина)настройки перепада давлений ?Ррег, бар: 0,3–2,0

Номинальный диаметр (DN), мм: 25
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
L3, мм: 160
L2, мм: 160
Номинальное давление (PN), бар: 25
Рабочая среда: Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С: 2–150
Максимально допустимый перепад давлений, бар: 20
n: 14
k, мм: 175
D, мм: 85
D2, мм: 33
Размер гайки под ключ SW, мм: G 1?A
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
PH среды: 7–10
Место установки: обратный трубопровод
Максимальный расход, м^3/ч: 4,5
Площадь диафрагмы, см2: 54
цвет настроечной пружины: Красный
Масса, кг, не более: 3,4
Седло: Нержавеющая сталь, мат. № 1.4571
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Уплотнение: EPDM
H2, мм: 159
H*, мм: 76
L, мм: 50
Импульсная трубка: Медная трубка ? 6 ? 1 мм
H, мм: 76
Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301, нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Назначение изделия: Клапан-регулятор перепала давления типа AVPQ является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя.
Коэффициент начала кавитации: ? 0,55
L?, мм: 160
Размер резьбы а по ISO 228/1, дюймы: 4
R, дюймы: 219
Мин. перепад давлений на клапане ?Р, бар: ?Рmin=(Q/kVS)2 + ?Рдр.
Пропускная способность Kvs, м?/ч: 8
Перепад давлений на дросселе- ограничителе расхода ?Рдр, бар: 0,2
Диафрагма: EPDM
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ?Ррб. = 0,2 бар: 0,2 ? 3,5
Диапазон (величина)настройки перепада давлений ?Ррег, бар: 0,3–2,0
Гарантийные обязательства: Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность: В комплект поставки входит:- клапан-регулятор давления типа AVPQ, - упаковочная коробка, - инструкция, - паспорт (предоставляется по запросу в электронной форме). В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно.
Корпус: Красная бронза CuSn5ZnPb (Rg5)
