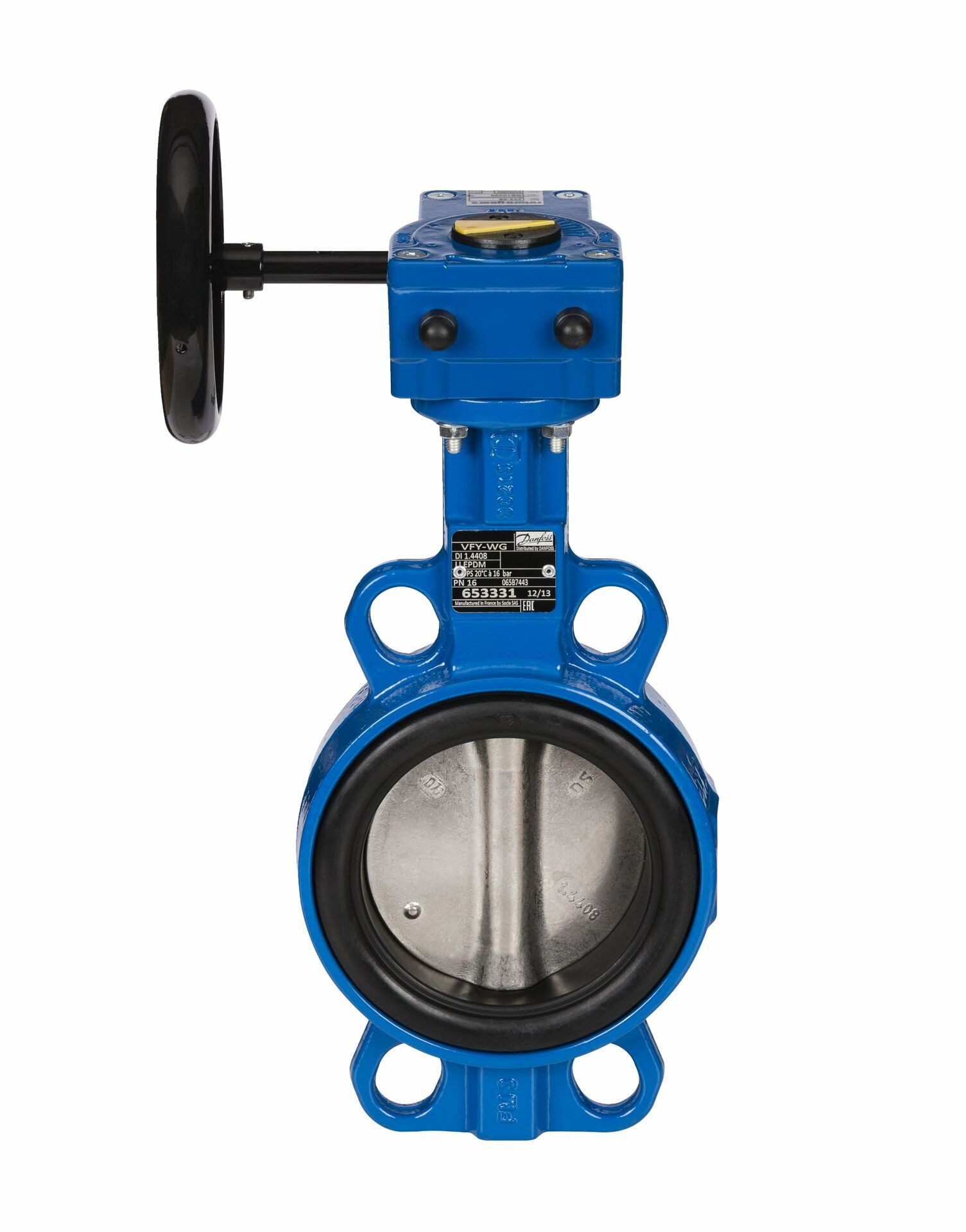

Danfoss 149G079008 — Затвор дисковый SYLAX с центрирующими проушинами, PN16, DN32/40, корпус GG25, уплотнение EPDM, с редуктором

К сравнению

Исполнение: с редуктором
Номинальный диаметр (DN), мм: 32/40
Номинальное давление (PN), бар: 16
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +130
Тип присоединения к трубопроводу: Центрирующие проушины
Седловое уплотнение: EPDM

Исполнение: с редуктором
Номинальный диаметр (DN), мм: 32/40
Номинальное давление (PN), бар: 16
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +130
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Тип присоединения к трубопроводу: Центрирующие проушины
Масса, кг, не более: 4,7
Крутящий момент, Н*м: 10
Обозначение фланца по ISO 5211: F05
Размер квадрата шпинделя, мм: 11
Корпус: Серый чугун GG25
Втулка: IXEF
Шильдик: Алюминий или металлизированная пленка
Запорный элемент (шар, диск, золотник): Сталь AISI 316
Кольцевое уплотнение: Нитрил
Стопорное кольцо: Нержавеющая сталь ASTM 420/ Сталь XC75
Седловое уплотнение: EPDM
Шток: Сталь ASTM 420
Защитная втулка: IXEF 50 FV/ нерж. сталь SS304
Верхний антифрикционный подшипник: Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник: Оцинкованная сталь + тефлон
A, мм: 57
B, мм: 219,5
C, мм: 120
D, мм: 33
Диаметр E, мм: 125
D1, мм: 31
D2, мм: 6,5
Гарантийные обязательства: Изготовитель/продавец гарантирует соответствие дисковых затворов типа SYLAX техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов типа SYLAX при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность: В комплект поставки входит:- затвор дисковый в комплекте с ручным редуктором, - упаковка, - паспорт (предоставляется по запросу в электронной форме), - руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия: Затворы дисковые типа SYLAX предназначены для перекрытия или дросселирования перемещаемой по трубопроводам среды. Затворы снабжены механическим ручным редуктором. Применяются в системах теплоснабжения, водоснабжения, холодоснабжения и в промышленности. Затворы не являются средством обеспечения пожарной безопасности.Затвор не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
