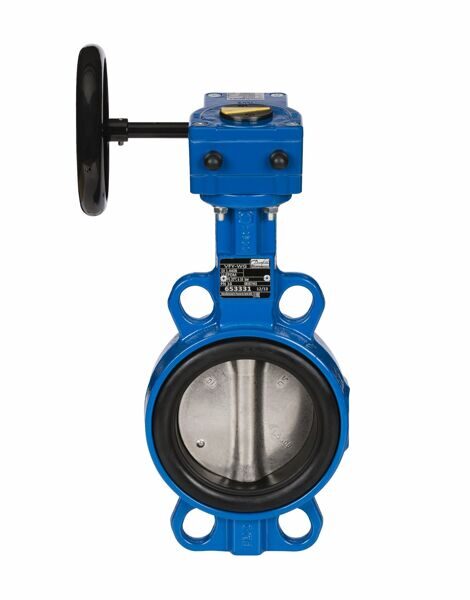

Danfoss 065B7465 — Затвор дисковый поворотный VFY-LG с резьбовыми проушинами, PN16, DN150, корпус GG25, диск — чугун GGG40, уплотнение EPDM, с редуктором

К сравнению

Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 150
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +130
Седловое уплотнение: EPDM
Тип присоединения к трубопроводу: Резьбовые проушины
Исполнение: с редуктором
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 01

Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 150
D1, мм: 146,5
Масса, кг, не более: 11,9
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +130
Корпус: Серый чугун GG25
Шильдик: Алюминий или металлизированная пленка
Кольцевое уплотнение: Нитрил
Стопорное кольцо: Нержавеющая сталь ASTM 420/ Ствль XC75
Седловое уплотнение: EPDM
Шток: Сталь ASTM 420
Защитная втулка: IXEF 50 FV/ нерж. сталь SS304
Втулка: IXEF
A, мм: 133
D, мм: 56
D2, мм: 50,5
Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
Верхний антифрикционный подшипник: Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник: Оцинкованная сталь + тефлон
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар: 12
Тип присоединения к трубопроводу: Резьбовые проушины
Герметичность затвора (объем протечки / класс герметичности): ГОСТ9544-2015 Класс А
Исполнение: с редуктором
B, мм: 292,5
C, мм: 120
Запорный элемент (шар, диск, золотник): Сталь AISI 316
Гарантийные обязательства: Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С: От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
?E, мм: 125
Комплектность: В комплект поставки входит:- затвор дисковый в комплекте с ручным редукторным приводом, - упаковка, - паспорт (предоставляется по запросу в электронной форме), - руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия: Затворы дисковые типа VFY модификации VFY-LG (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 01
Крепеж для присоединения к трубопроводу (поставляется силами заказчика): Болт M20x50 Ст.35 - 16 шт., Шайба 20 - 16 шт.
